混凝土是土木匠程中最常用，，，，，，也是最主要的质料，，，，，，其性能也直接关系到修建物的承载能力与结构清静。。；；；；炷料喙夭问诙啵，，，，但其中最基础的照旧其抗压强度，，，，，，无论是通例混凝土，，，，，，照旧高性能混凝土，，，，，，在设计接纳之前，，，，，，都需要确定其抗压强度。。。关于现役修建，，，，，，我们也需要现场测试其混凝土强度，，，，，，以便对其力学性能及耐久性等做出评价。。。
现在，，，，，，混凝土抗压强度测试要领主要有以下几种：
-
试块法；；；；
-
回弹法；；；；
-
超声回弹综正当；；；；
-
钻芯法；；；；
-
拔出法。。。
本文我们将对以上几种要领做一个简要先容。。。
01 试块法
试块法是测试混凝土强度最常用的要领之一，，，，，，也是最可靠、最准确的要领。。。它通过制作混凝土试块，，，，，，并按划定要求举行养护，，，，，，抵达划准时间后，，，，，，接纳混凝土压力试验机对其举行抗压测试，，，，，，获得试块的抗压强度值。。。
1.1 界说
通常我们所说的抗压强度都是接纳立方体试块举行测试获得的抗压强度。。。
抗压强度（compressive strength）：立方体试件单位面积上所能遭受的最大压力。。。
别的尚有轴心抗压强度（棱柱体试件），，，，，，圆柱体试件抗压强度，，，，，，本文暂不做先容。。。
1.2 试件的制作与养护
立方体试件尺寸通常有3种，，，，，，100mm、150mm、200mm，，，，，，尺寸的选择应该视混凝土中骨料最大粒径而定，，，，，，详细拜见下表：
试块制作应注重以下几点：
混凝土拌杂物在入模前应该包管其匀质性，，，，，，入模后充分振捣密实，，，，，，阻止分层离析；；；；
试件成型抹面后应连忙用塑料薄膜笼罩外貌，，，，，，或者接纳其他要领坚持试件外貌湿润；；；；
试件成型后应该在温度为20±5℃、相对湿度大于50%的室内静置1-2天；；；；
试件拆模后，，，，，，应连忙放入温度为20±2℃、相对湿度为95%以上的标准养护室中养护，，，，，，或在温度20±2℃不流动的氢氧化钙饱和溶液中养护。。。
1.3 抗压强度试验
测试混凝土立方体抗压强度的试件尺寸和数目应切合以下划定：
标准试件是边长150mm的立方体试件；；；；
边长100mm和200mm的立方体试件是非标准试件；；；；
每组试件数目应为3块。。。
在抗压试验历程中，，，，，，应包管一连匀称加荷，，，，，，加荷速率应取0.3MPa/s~1.0MPa/s。。。
当抗压强度小于30MPa时，，，，，，加荷速率宜取0.3MPa/s~0.5MPa/s；；；；
当抗压强度30MPa~60MPa时，，，，，，加荷速率宜取0.5MPa/s~0.8MPa/s；；；；
当抗压强度不小于60MPa时，，，，，，加荷速率宜取0.8MPa/s~1.0MPa/s。。。
1.4 立方体抗压强度试验效果盘算
凝土立方体试件抗压强度应按下式盘算：
fcc：混凝土立方体试件抗压强度（MPa）；；；；
F：试件破损荷载（N）；；；；
A：试件承压面积。。。
立方体试件抗压强度值简直定应切合以下划定：
-
取3个试件测值的算术平均值作为该组试件的强度值；；；；
-
若3个测值的最大或最小值其中一个与中心值的差值凌驾中心值的15%，，，，，，则应剔除最大最小值，，，，，，取中心值作为该组试件的抗压强度值；；；；
-
若3个测值中最大最小值与中心值的差值均凌驾中心值的15%，，，，，，该组试件的试验效果无效。。。
当混凝土强度品级低于C60时，，，，，，用非标准试件测得的强度值应乘以尺寸换算系数：
-
边长200mm的试件，，，，，，尺寸系数取1.05；；；；
-
边长100mm的试件，，，，，，尺寸系数取0.95。。。
混凝土强度品级不小于C60的，，，，，，宜接纳标准试件，，，，，，如接纳了非标准试件，，，，，，尺寸系数应经试验确定。。。关于强度品级不大于C100的，，，，，，在未举行试验确定的情形下，，，，，，边长100mm的试件尺寸系数可取0.95。。。
02 回弹法
回弹法是一种现场测试混凝土强度的快速便捷的要领，，，，，，也是现在使用最多的现场混凝土强度检测要领。。。

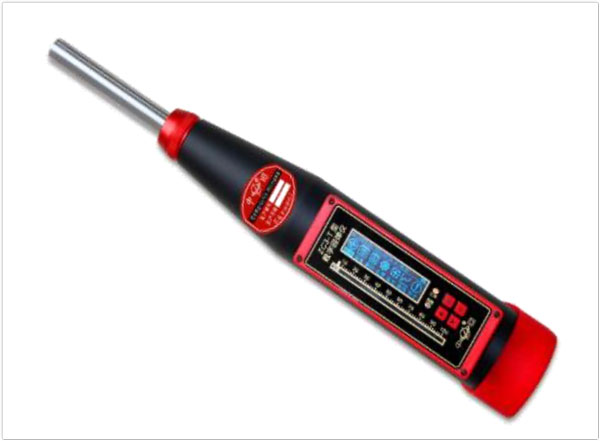

数字回弹仪
2.1 界说
回弹法是用一个弹簧驱动的重锤，，，，，，通过弹击杆，，，，，，弹击混凝土外貌，，，，，，并实测重锤反弹的距离，，，，，，以回弹值（反弹距离与弹簧初始长度之比）作为强度相关的指标，，，，，，来推定混凝土强度的一种要领。。。
不过，，，，，，回弹法测试的是混凝土外貌的强度，，，，，，是基于混凝土外貌硬度与强度之间保存相关性而建设的一种测试要领。。。
2.2 现场测试
一样平常关于单个构件，，，，，，测区数不宜少于10个。。。相邻两测区的间距不应大于2m，，，，，，测区离构件端部或施工缝边沿的距离不宜大于0.5m，，，，，，且不宜小于0.2m。。。
每一测区应读取16个回弹值，，，，，，每一测点回弹值读数准确到1。。。测点应在测区规模内匀称漫衍，，，，，，相邻两测点之间的净距离不宜小于20mm。。。
回弹值测试完毕后，，，，，，还应在有代表性的测区上丈量碳化深度值，，，，，，测点数不应少于构件测区数的30%，，，，，，应取其平均值作为该构件每个测区的碳化深度值。。。碳化深度测试应接纳浓度1%~2%的酚酞酒精溶液，，，，，，并连系碳化深度丈量仪丈量已碳化与未碳化混凝土接壤面到混凝土外貌的笔直距离。。。
2.3 混凝土强度盘算
2.3.1 回弹值盘算
回弹值的盘算应该从测区的16个回弹值中剔除3个最大值和3个最小值，，，，，，然后盘算剩余10个回弹值的平均值。。。
Rm：测区平均回弹值，，，，，，准确到0.1；；；；
Ri：第i个测点的回弹值。。。
需要注重，，，，，，正常的回弹测试是水平偏向测试，，，，，，若是不是水平偏向检测混凝土浇筑面，，，，，，还需要对回弹值举行修正。。。
Rm=Rma+Raa
Rma：非水平偏向检测时测区回弹值平均值；；；；
Raa：非水平偏向检测时回弹值修正值，，，，，，查表。。。
非水平偏向检测时的回弹值修正值(JGJT 23-2011，，，，，，部分)
若是水平偏向检测混凝土浇筑外貌或者浇筑底面时，，，，，，测区平均回弹值也需要举行修正。。。
Rtm、Rbm：水平偏向检测混凝土浇筑外貌、底面时，，，，，，测区平均回弹值；；；；
Rta、Rba：混凝土浇筑外貌、底面回弹值修正值，，，，，，查表。。。
差别浇筑面的回弹值修正值(JGJT 23-2011，，，，，，部分)
当回弹仪为非水平偏向且测试面为混凝土的非浇筑侧面时，，，，，，应先对回弹值举行角度修正，，，，，，然后对修正后的回弹值举行浇筑面修正。。。
2.3.2 混凝土强度换算值与推定值
经由以上办法，，，，，，获得测试的平均回弹值与平均碳化深度值之后，，，，，，通过测强曲线来盘算混凝土强度。。。测强曲线有以下几种：
-
统一测强曲线
-
地区测强曲线
-
专用测强曲线
应该凭证专用测强曲线、地区测强曲线、统一测强曲线的顺序来选择测强曲线。。。着实就是查表，，，，，，下表就是统一测强曲线的混凝土强度换算表。。。不过这里获得的只是混凝土强度换算值，，，，，，还不是最终效果。。。
回弹法测区混凝土强度换算表(JGJT 23-2011，，，，，，部分)
我们最终要获得的是混凝土强度推定值（fcu,e），，，，，，分以下几种情形：
1.当构件测区数目少于10个时，，，，，，按下式确定：
fccu,min：构件中最小的测区混凝土强度换算值。。。
2.当构件测区强度值中泛起小于10MPa时，，，，，，按下式确定：
fcu,e＜10MPa
3.当构件测区数目不少于10个时，，，，，，还应先盘算测区混凝土强度换算值的平均值和标准差：
mfccu：测区混凝土强度换算值的平均值（MPa）；；；；
n：构件测区数；；；；
Sfccu：测区混凝土强度换算值的标准差（MPa）。。。
混凝土强度推定值按下式确定：

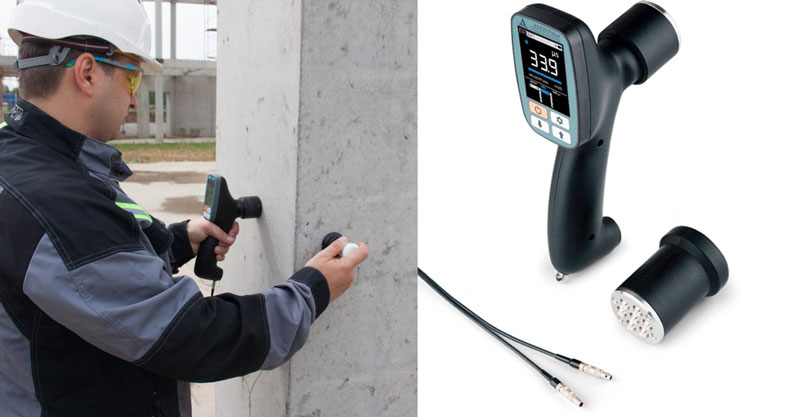

03 超声回弹综正当
回弹法因其利便快捷的特征，，，，，，被普遍应用于混凝土结构强度现场测试，，，，，，但也由于要领自己的限制，，，，，，精度有限。。。若是现场结构具备对测法测试混凝土波速的话，，，，，，连系超声波测试混凝土波速，，，，，，凭证实测波速和回弹值综合推定混凝土强度，，，，，，可以一定水平上提高测试可靠性。。。
3.1 界说
超声回弹综正当：凭证实测声速值和回弹值综合推定混凝土强度的要领。。。本要领接纳的超声波换能器频率为50~100kHz，，，，，，回弹仪攻击能量为2.207J。。。
3.2 现场测试与声速盘算
关于回弹法的现场测试，，，，，，参考2.2的形貌，，，，，，不过这里不需要再测试碳化深度值。。。
回弹法测试竣事后，，，，，，在统一测区举行超声测试，，，，，，超声测试应知足以下要求：
每一测区安排3个测点；；；；
优先接纳对测或角测，，，，，，当结构不具备条件时，，，，，，可接纳单面平测；；；；
测试时换能器应通过耦合剂与混凝土测试面优异耦合。。。
混凝土中超声波波速按如下公式盘算：
v：测区中混凝土声速代表值（km/s）；；；；
li：第i个测点的超声测距；；；；
ti：第i个测点的声时读数；；；；
t0：声时初读数。。。
当在混凝土浇筑的顶面或底面测试时，，，，，，还应该对声速代表值举行修正：
va=β·v
va：修正后的混凝土声速代表值（km/s）；；；；
β：超声波测试面声速修正系数，，，，，，在混凝土浇筑的顶面和底面之间对测或斜测时，，，，，，β=1.034。。。
3.3 混凝土强度推定
与回弹法类似，，，，，，超声回弹综正当也是将实测并修正后的回弹值、修正值带入响应的测强曲线，，，，，，获得混凝土抗压强度换算值。。。测强曲线的使用顺序与回弹法一样，，，，，，专用测强曲线＞地区测强曲线＞统一测强曲线。。。如接纳天下统一测强曲线，，，，，，可按下式盘算，，，，，，也可以查表获得混凝土强度换算值。。。
1.当粗骨料为卵石时：
2.当粗骨料为碎石时：
fccu,i：第i个测区混凝土抗压强度换算值（MPa）
超声回弹综正当测区混凝土强度换算表(CECS 02-2005，，，，，，部分)
超声回弹综正当的混凝土强度推定值简直定方规则与回弹法完全一致：
1.当构件测区数目少于10个时，，，，，，按下式确定：
fccu,min：构件中最小的测区混凝土强度换算值。。。
2.当构件测区强度值中泛起小于10MPa时，，，，，，按下式确定：
fcu,e＜10MPa
3.当构件测区数目不少于10个时，，，，，，还应先盘算测区混凝土强度换算值的平均值和标准差：
mfccu：测区混凝土强度换算值的平均值（MPa）；；；；
n：构件测区数；；；；
Sfccu：测区混凝土强度换算值的标准差（MPa）。。。
混凝土强度推定值按下式确定：
04 钻芯法
钻芯法是接纳钻芯机在混凝土构件上钻取芯样，，，，，，加工后在实验室压力机上举行抗压强度检测，，，，，，属于直接获取混凝土抗压强度的检测要领。。。
4.1 界说
钻芯法：从结构或构件中钻取圆柱状试件，，，，，，获得在检测龄期混凝土强度的要领。。。
芯样试件抗压强度值：由芯样试件获得相当于边长150mm立方体试件的混凝土抗压强度。。。
4.2 芯样的钻取与加工
芯样宜在结构或构件的下列部位钻取。。
-
结构或构件受力较小的部位；；；；
-
混凝土强度具有代表性的部位；；；；
-
便于钻芯机装置与操作的部位；；；；
-
宜接纳钢筋探测仪测试或局部剔凿的要领避开主筋、预埋件和管线。。。
抗压芯样试件的高径比（H/d）宜为1，，，，，，芯样内不宜含有钢筋，，，，，，也可有一根直径不大于10mm的钢筋，，，，，，且钢筋应与芯样轴线笔直，，，，，，并脱离端面10mm以上。。。
抗压芯样试件宜使用直径为100mm的芯样，，，，，，且其直径不宜小于骨料最大粒径的3倍；；；；也可接纳小直径芯样，，，，，，但其直径不应小于70mm且不得小于骨料最大粒径的2倍。。。
4.3 芯样抗压强度简直定
芯样抗压强度按下式盘算：
fcu,cor：芯样试件抗压强度值（MPa），，，，，，准确到0,1MPa；；；；
Fc：芯样试件抗压试验的破损荷载（N）；；；；
Ac：芯样试件抗压截面面积（mm2）；；；；
βc：芯样试件强度换算系数，，，，，，取1.0，，，，，，当有可靠试验依据时，，，，，，也可通过试验确定。。。
盘算检测批混凝土抗压强度推定值时，，，，，，最小样本量不宜小于15个，，，，，，并按如下要领确定：
1.检测批混凝土抗压强度推定值应盘算推定区间，，，，，，推定区间上限值和下限值按下列公式盘算：
fcu,cor,m：芯样试件抗压强度平均值（MPa）,准确到0.1MPa；；；；
fcu,cor,i：单个芯样试件抗压强度值（MPa）,准确到0.1MPa；；；；
fcu,e1：混凝土抗压强度上限值（MPa）,准确到0.1MPa；；；；
fcu,e2：混凝土抗压强度下限值（MPa）,准确到0.1MPa；；；；
k1，，，，，，k2：推定区间上限值系数和下限值系数，，，，，，查表获得（JGJ/T384-2016，，，，，，附录A）；；；；
Scu：芯样试件抗压强度样本标准差（MPa）,准确到0.1MPa
2.fcu,e1和fcu,e2所组成的推定区间的置信度宜为0.9，，，，，，fcu,e1与fcu,e2之差不宜大于5.0MPa和0.10fcu,cor,m两者的较大值；；；；
3.fcu,e1与fcu,e2之差大于5.0MPa和0.10fcu,cor,m两者的较大值时，，，，，，可适当增添样本容量，，，，，，或重新划分检测批，，，，，，直至知足要求。。。
4.当无法知足以上要求时，，，，，，不宜举行批量推定；；；；
5.宜取作为检测批混凝土强度的推定值。。。
05 拔出法
拔出法检测混凝土强度主要用于既有结构或在建结构的混凝土强度值的检测与推定，，，，，，通常适用于抗压强度10~80MPa的混凝土结构。。。

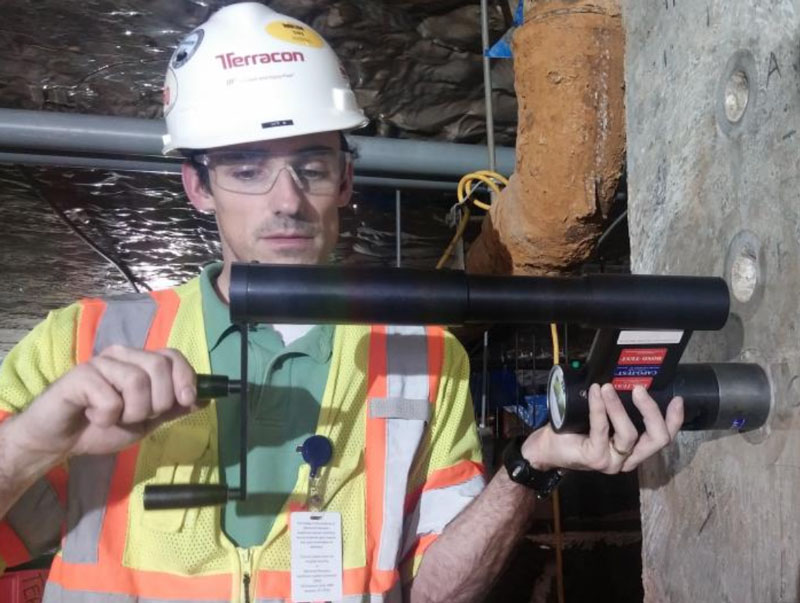

拔出法测试仪
5.1 界说
拔出法：通过拉拔装置在混凝土中的锚固件，，，，，，测定极限拔着力，，，，，，并凭证预先建设的极限拔着力与混凝土抗压强度之间的相关关系推定混凝土抗压强度的检测要领。。。拔出法包括后装拔出法和预埋拔出法。。。
后装拔出法：在已硬化的混凝土外貌钻孔、磨槽、嵌入锚固件并装置拔出仪举行拔出法检测，，，，，，测定极限拔着力，，，，，，并凭证预先建设的极限拔着力与混凝土抗压强度之间的相关关系推定混凝土抗压强度的检测要领。。。
预埋拔出法：对预先埋置在混凝土中的锚盘举行拉拔，，，，，，测定极限拔着力，，，，，，并凭证预先建设的极限拔着力与混凝土抗压强度之间的相关关系推定混凝土抗压强度的检测要领。。。
5.2 拔出试验
拔出法试验装备分为圆环式和三点式拔出仪，，，，，，预埋拔出法应接纳圆环式拔出仪，，，，，，粗骨料最大粒径不大于40mm时也应优先接纳圆环式拔出仪。。。
拔出法测点安排应切合以下要求：
-
如按单个构件检测，，，，，，应在构件上匀称安排3个测点；；；；
-
如按批抽样检测时，，，，，，每个构件宜安排1个测点，，，，，，且最小样本容量不宜少于15个；；；；
-
测点宜安排在构件混凝土成型的侧面，，，，，，如不具备条件，，，，，，可安排在混凝土浇筑面；；；；
-
在构件的受力较大及薄弱部位应安排测点，，，，，，相邻两测点的间距不应小于 250mm；；；；当接纳圆环式拔出仪时，，，，，，测点距构件边沿不应小于 100mm；；；；当接纳三点式拔出仪时，，，，，，测点距构件边沿不应小于 150mm；；；；测试部位的混凝土厚度不宜小于 80mm；；；；
-
应避开接缝、蜂窝、麻面部位以及钢筋和预埋件。。。
测试时，，，，，，拔着力应一连匀称，，，，，，其速率控制在0.5~1.0kN/s。。。拔着力应施加至混凝土破损，，，，，，测力显示器读数不再增添为止。。。测试历程中应接纳有用步伐，，，，，，避免拔出装备脱落摔坏或伤人。。。
5.3 混凝土强度换算及推定
5.3.1 混凝土强度换算值可按下列公式盘算：
后装拔出法（圆环式）
后装拔出法（三点式）
预埋拔出法（圆环式）
fccu：混凝土强度换算值（MPa），，，，，，准确到0.1MPa；；；；
F：拔着力代表值（kN），，，，，，准确到0.1kN。。。
当有专用测强曲线或地方测强曲线时，，，，，，应优先接纳专用测强曲线或地方测强曲线盘算。。。
5.3.2 单个构件混凝土强度推定
单个构件混凝土强度的推定，，，，，，主要是拔着力代表值简直定，，，，，，当构件的3个拔着力中最大值和最小值与中心值之差的绝对值小于中心值的15%时，，，，，，取最小值作为该构件拔着力的代表值。。。
当不知足上一条时，，，，，，需在最小拔着力点周围加测两个点，，，，，，然后将这两个点的拔着力与最小拔着力一起取平均值，，，，，，再与前一次的拔着力中心值较量，，，，，，取两者小值作为该构件拔着力代表值。。。
确定了拔着力代表值后，，，，，，带入上述公式盘算强度换算值，，，，，，并取换算值为单个构件强度推定值：
5.3.2 批抽检构件混凝土强度推定
首先将抽检的每个拔着力作为代表值，，，，，，凭证差别要领带入响应公式，，，，，，盘算出混凝土强度换算值fccu，，，，，，然后按下列公式盘算混凝土强度推定值fcu,e：
fcu,e：混凝土强度推定值；；；；
n：批抽检构件的测点总数；；；；
fccu,i：第i个测点的混凝土强度换算值；；；；
mfccu：混凝土强度换算值的平均值（MPa）；；；；
Sfccu：检测批构件混凝土强度换算值的标准差（MPa）。。。
当所有测点的强度标准差或变异系数泛起下列情形时，，，，，，该批构件应所有按单个构件举行检测：
当混凝土强度换算值的平均值不大于25MPa时，，，，，，Sfccu大于4.5MPa；；；；
当混凝土强度换算值的平均值大于25MPa且不大于50MPa时，，，，，，Sfccu大于5.5MPa；；；；
当混凝土强度换算值平均值大于50MPa时，，，，，，变异系数δ大于0.1。。。变异系数δ用下式盘算：
以上即为现在常用的几种混凝土强度测试要领的简朴先容，，，，，，几种要领各有优弱点，，，，，，在现实工程中，，，，，，往往多种要领连系应用，，，，，，相互增补，，，，，，相互验证，，，，，，以最经济、准确的方法获取混凝土抗压强度信息。。。
参考文献：
[1] GBT 50081-2019 混凝土物理力学性能试验要领标准.
[2] JGJ/T23-2011回弹法检测混凝士抗压强度手艺规程.
[3] CECS 02-2005 超声回弹综正当检测混凝土强度手艺规程.
[4] JGJ/T 384-2016 钻芯法检测混凝土强度手艺规程.
[5] CECS 69-2011 拔出法检测混凝土强度手艺规程.
[6] 吴佳晔等 土木匠程检测与测试 高等教育出书社 2015.
接待联系9001cc金沙以诚为本，，，，，，获取更多混凝土测试手艺及要领的相关资料。。。
在线咨询
