情形问题关系到人的生命康健，，，越来越受到人们的重视。。。 。。。近些年来，，，土地资源名贵，，，土壤修复成为环保领域热门的话题之一。。。 。。。为了做好土壤修复，，，首先要做好土壤视察。。。 。。。钻探是土壤视察中最主要的手艺要领。。。 。。。为了获取质量高的芯样，，，环保工程师们在一直实验种种取样要领，，，包括回转钻进、直推式钻进、攻击钻等。。。 。。。声波钻进是目今新颖的一种取芯要领，，，受到了越来越多人的重视。。。 。。。本文先容了声波钻机的事情要领和事情原理，，，连系工程实践，，，验证了这种要领的效率高且效过好，，，为情形地质视察土壤取样提供一种可供借鉴的要领。。。 。。。
要害词：声波钻机；；；；；情形地质视察；；；；；土壤修复；；；；；环保钻机；；；；；取芯
#0 前言
随着我国国民经济的快速生长，，，人们的生涯水平一直提高，，，人们对所生涯的情形越来越重视。。。 。。。一方面，，，对情形；；；；；さ牧Χ戎鸾ゼ哟；；；；；另一方面，，，对已经污染的情形在举行修复治理。。。 。。。其中，，，土壤修复就是一项越来越受到重视的事情。。。 。。。生齿越来越多，，，土地确是有限的，，，在一些区域，，，土地成了稀缺资源。。。 。。。关于已经污染的土地，，，重新使用前需要举行修复。。。 。。。园地视察是园地修复事情的基础，，，不适当的园地视察效果是导致修复失败的主要缘故原由。。。 。。。在园地视察中，，，只有准确地确定污染源、污染扩散途径、污染物漫衍和受体关系，，，才华制订经济有用的修复计划。。。 。。。
关于园地视察而言，，，钻探又是直观、主要的要领。。。 。。。质量高的钻探可以取得很好的芯样，，，判断污染物所在的层位、污染物的因素，，，还可以对染污举行试验剖析，，，测试污染物的浓度、含量等。。。 。。。为后续的土壤修复，，，提供参考依据，，，制订合理的修复计划，，，也可以阻止铺张名贵的修复资金[1-4]。。。 。。。
本文先容了一种新型的声波钻进手艺，，，通过在现实工程中的应用，，，验证了该取样要领的有用性、高效性，，，为土壤情形地质视察提供一种新的可供借鉴的要领[5-7]。。。 。。。
#1 SRS声波钻机先容
声波钻机事情原理
声波钻进手艺是一种起源于西欧国家的新型的钻进手艺，，，近些年来逐渐引入中国。。。 。。。声波钻进接纳高频共振手艺，，，在钻进历程中，，，共振能量通过钻杆向下转达给钻头，，，同时旋转钻杆使其可以穿透坚硬的地层（如图1）。。。 。。。动力头内部带有偏心轮，，，偏心轮高速旋转爆发共振能量。。。 。。。声波动力头控制共振和旋转能量，，，使其与钻进的地层相匹配，，，这样可以镌汰土阻力，，，并且获得较高的钻进速率。。。 。。。声波钻机适用于（很是）软的土、混淆土和坚硬的地层，，，险些涵盖所有地层，，，同时也可以获取质量高的未扰动的试样。。。 。。。
图1丨声波钻机事情原理
SRS声波钻机
SRS声波钻机是由荷兰皇家Eijkelkamp公司研发的小型号的声波钻机，，，海内现在已经引进多台。。。 。。。SRS小型声波钻机适用于上覆地层的钻探和取样，，，适用深度约莫为50m（如图2）。。。 。。。SRS是小型声波旋转钻机，，，接纳高频声波振动连系旋转举行钻进。。。 。。。SRS声波钻机是一套使用轻盈的钻机，，，分为短冲程和长冲程两种型号。。。 。。。SRS小型声波钻机钻进速率快，，，取芯历程清洁，，，同时可以获得质量高的试样。。。 。。。SRS声波钻机的适用规模包括情形工程钻探和取样、矿产开发、岩土工程取样和测试、地动爆破井钻探、地质施工钻探等。。。 。。。

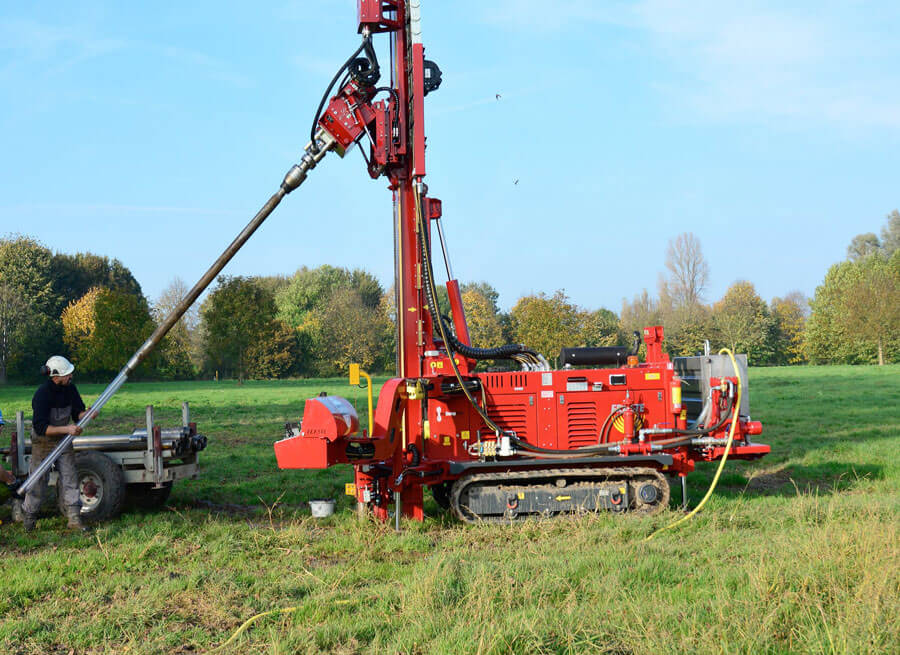

图2丨SRS声波钻机
为了包管质量高的取芯，，，针对差别地层，，，Eijkelkamp公司开发了三种取芯工具：关于软土地层，，，接纳“水锁取芯工具”，，，使用水锁，，，将芯样锁定在取芯管内；；；；；关于硬土地层，，，可以接纳单壁取芯管举行取芯，，，快速利便；；；；；关于岩石地层或卵石地层，，，接纳双壁取芯器举行取芯，，，可以在双层壁之间注入冷却水，，，对钻头举行冷却，，，用于岩石地层钻进。。。 。。。
#2 应用案例
本次接纳SRS型声波钻机，，，在北京市某区的一块园地举行了钻探取芯的应用，，，取得了很是好的芯样，，，验证了声波钻机的高效性。。。 。。。
地形地貌
项目位于北京市某区，，，地处燕山南麓与华北平原北端的相交地带，，，东、南、北三面环山，，，中心为平原谷地。。。 。。。地貌由北部、东部、南部山地和中部、西南部平原两大地貌单位组成，，，山区、半山区占七分之四，，，平原占七分之三。。。 。。。阵势由东北向西南倾斜，，，中心平缓，，，呈倾斜簸箕状。。。 。。。
天气气象
工区天气属暖温带半湿润大陆性季风型，，，四序明确，，，日照富足，，，年日照总时数2710.8小时左右。。。 。。。东北部山区有地区性小天气。。。 。。。年平均气温11.5℃。。。 。。。工区年平均降水量为653.9mm，，，主要集中于夏日的六、七、八、九等月份。。。 。。。平均风速为1.56m/s，，，最大风速为1.70m/s。。。 。。。年平均日照数2729.4小时，，，平均无霜期191天，，，最大冻土深度为740mm。。。 。。。
区域地质与水文地质条件
① 区域地质结构特征
北京地区主体地质结构为古近纪前的断裂及其控制的断块结构，，，主要有三组断裂带：主干断裂带为北北东向，，，其次为北东向和北西向断裂带。。。 。。。北京地区基外地动结构是新生代北京凹陷，，，发育于北京凹陷的黄庄－高丽营断裂、南口－孙河断裂是晚更新世－全新世活动过的断裂，，，属潜在的发震结构，，，在深部结构都有一定的显示，，，两条断裂在北京凹陷内相交。。。 。。。该修复园地处于中朝淮台地燕山褶皱带工中穹断规模内，，，位于蓟县坳。。。 。。。á4）的西南部，，，其西南为北京断陷（Ⅲ6），，，南部则与大厂断陷（Ⅲ8）相邻。。。 。。。
② 区域水文地质条件
凭证区域地质资料显示，，，工区地层自下而上依次为远古界、长城系、蓟县系、青白口系、寒武系、奥陶系、石炭系、二叠系、第四系。。。 。。。其中山区基岩地层出露，，，地层较老，，，主要有远古界及长城系。。。 。。。平原区主要漫衍着元古宙的蓟县系及长城系，，，仅马坊地区漫衍有古生代地层。。。 。。。
工区平原区第四系厚度转变较大，，，从几十米至七百米左右。。。 。。。山前一带最浅，，，厚度几十米，，，最厚地区在工区城区一带。。。 。。。城区及其周围区域主要位于泃河、洳河形成的冲洪积平原，，，具有多层岩土体结构。。。 。。。一样平常地表下40m深度规模内的地层，，，从北向南，，，碎石、卵石的埋深逐渐变大，，，且颗粒直径逐渐变小，，，由碎石、卵石逐渐变为细砂，，，黏性土地层厚度加大。。。 。。。
该修复园地所在区域第四系笼罩层厚度约350～400m左右，，，地层以黏性土、粉土与砂类土交互沉积为主，，，属于松散岩类孔隙水系统，，，孔隙水含水层组富水性强，，，单井5m降深的出水量可抵达5000m3/d之上。。。 。。。
依据区域资料，，，园地周围埋深约40m内地层漫衍特征如下：地面下1~2m为杂填土和素填土；；；；；地面下2~5m以粘质粉土为主；；；；；地面下6~10m以砂类土、粉土为主，，，可赋存地下水；；；；；地面下10~30m以黏性土为主，，，漫衍有粉土、砂类土夹层，，，其中的砂类土、粉土层中可赋存地下水；；；；；地面下30~40m地层岩性以砂类土、卵砾石为主，，，可赋存地下水。。。 。。。

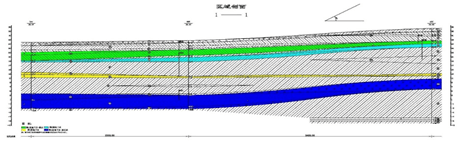

修复园地所在区域典范地层、地下水漫衍见图3。。。 。。。
图3丨修复园地所在区域典范区域水文地质剖面
园地视察阶段园地地质与水文地质条件
① 地层漫衍条件
凭证本次园地水文地质勘探效果可将园地现状地面（地面标高27.92～30.18m）以下32.50m左右深度（最大钻探深度）规模内的地层按沉积成因与年月划分为人工群集层、第四纪沉积层2大类，，，并按地层岩性及其赋水特征自上而下进一步划分为8个大层及其亚层。。。 。。。
园地典范地层漫衍情形见图4园地典范水文地质剖面图。。。 。。。
图4丨园地视察阶段园地典范水文地质剖面图
② 地下水漫衍条件
园地地面以下32.50m深度（最大勘探深度）规模内稳固漫衍的地下水划分为4层，，，地下水类型自上而下划分为潜水和承压水。。。 。。。
区域地下水资源开采现状
工区地下水水源；；；；；で酱蟛糠郑河彼吹乇；；；；；で，，，由两个水源地组成，，，划分是中桥水源地和王都庄水源地；；；；；新城及村镇集约化供水地下水水源地；；；；；で。。。 。。。
应急水源地；；；；；で淳壕傩斜；；；；；で婺５幕，，，焦点；；；；；で婺Ｎ和馕Ц鞯ゾ刖50m圆的外切线所包括的区域，，，；；；；；で沟惚；；；；；で馔100m的规模。。。 。。。由此应急水源地；；；；；で苊婊7.6km2，，，其中王都庄应急水源地；；；；；っ婊5.0km2，，，中桥应急水源地；；；；；っ婊2.6km2。。。 。。。
修复园职位于应急水源地；；；；；で叵滤飨虻南掠，，，修复园地内埋深10m之内的地下水不作为饮用水源及其他用途的水源。。。 。。。
声波钻机在土壤视察中的应用
此次土壤视察项目中，，，接纳了SRS声波钻机对园地土壤污染层举行了视察。。。 。。。
SRS声波钻机使用效率高，，，接纳平板车运输到现场以后，，，可用？？？？？？仄魇褂蒙ㄗ昊凶。。。 。。。走到钻探点以后，，，立起大臂，，，就可以最先钻探取芯了。。。 。。。凭证地层情形，，，选用合适的取芯工具。。。 。。。同时，，，在取芯历程中，，，凭证土层的阻力、摩擦力，，，施加合适频率的声波振动，，，包管取芯器匀速地钻入到土层中。。。 。。。SRS声波钻机一个回次取芯的长度为2m。。。 。。。取芯管完全取满后，，，即可提升到地面。。。 。。？？？？？？梢酝ü直僮鞫ν费锲，，，利便芯样取出（图5）。。。 。。。若是芯样难以取出，，，可以稍微施加声波振动。。。 。。。

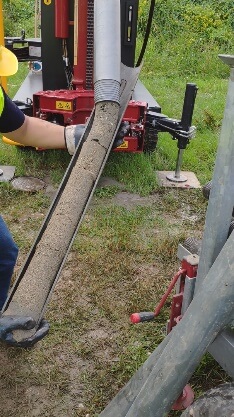

图5丨SRS声波钻机取到的砂土芯样
由于地层千差万别，，，没有哪一种取芯器适用于所有地层。。。 。。。SRS声波钻机也一样，，，设置了多种差别的取芯工具可供选择。。。 。。。最常用的就是单壁取芯、双壁取芯和水锁取芯，，，如图6。。。 。。。

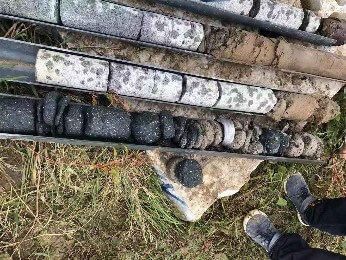

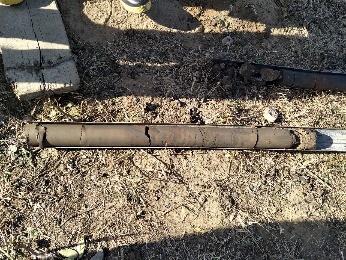

图6丨SRS声波钻机三种取芯方法
关于很是软的地层，，，SRS声波钻机可以接纳水锁取芯。。。 。。。水锁内安排一个PVC取芯管，，，可以将松散的、含水率高的芯样取到PVC管内。。。 。。。另外，，，关于一些具有挥发性气体的污染土，，，也可以取到PVC管内，，，上下两头用盖子举行密封，，，拿回实验室，，，举行化学剖析。。。 。。。
关于硬土地层，，，可以接纳单壁取芯。。。 。。。单壁取芯是一种通例的、简朴的取芯方法，，，将通俗硬土取到取芯管内。。。 。。。
关于很是硬的地层，，，例如岩石地层、卵石地层、修建垃圾等，，，可以接纳双壁取芯取芯。。。 。。。双壁取芯器有两层壁，，，可以用循环水在取芯器中举行循环，，，可以对孔壁举行护壁，，，也可以对钻头举行冷却。。。 。。。
本次土壤视察项目实验历程中，，，合理地选用了三种取芯器，，，顺遂、高效地完成了土壤视察事情。。。 。。。
#3 结论
01 声波钻进是一项新颖的情形地质视察手艺。。。 。。。接纳高频振动的要领，，，充分使用压力、转转力以及振动攻击力，，，使得钻头快速钻入地层中，，，将岩土芯样取到取芯器内，，，是一种高效的取芯要领。。。 。。。
02 声波钻进是一种近似于无扰动的取芯要领。。。 。。。高频振动使得芯样与取芯管不完全接触，，，振动历程中，，，不会对芯样造成压缩。。。 。。。取芯历程中，，，只对钻头接触的一圈位置爆发影响，，，并不会影响芯样的内部。。。 。。。
03 声波钻进是一种取芯率高的取芯手艺。。。 。。。声波钻机设置了多种差别的取芯工具，，，凭证地层土质的差别，，，合理选用相匹配的取芯工具，，，可以包管取芯率高。。。 。。。
