GDS空心圆柱装备（GDSHCA）可以给空心圆柱土样施加旋转位移和扭矩。。。。这套装备可以控制 3个主应力的巨细和偏向。。。。？梢跃傩幸韵卵芯浚

若有特殊需求可以与9001cc金沙以诚为本协商，，，，定制。。。。

空心圆柱系统的特点及优势：

可选大型压力室最大200mm试样，，，，可以在试样周围提供特另外空间用于装置传感器可选局部应变传感器（霍尔效应6mm规模。。。。LVDT5mm或者10mm规模，，，，非接触性Proximity传感器0.9到6mm规模）。。。。内部LVDT夹具。。。。

空心圆柱系统手艺参数

GDS空心圆柱系统设置：
基本的系统硬件组件如下图.现实使用的硬件可以选择来适合你的试验和预算需求。。。。

（3）压力/体积控制器

（4）GDSLAB软件

以浙江大学采购的动态空心圆柱扭剪仪为例，，，，系统主要部件如下：

空心圆柱实验系统带内外围压循环控制:

GDS公司可以凭证客户的研究要求提供四个级别的系统，，，，划分是：

● 级别一：静态施加轴向力、扭力、内外围压

● 级别二：同时施加动态轴向力和扭力，，，，内外围压为静态控制

● 级别三：动态施加内外围压，，，，频率和波形相同，，，，相位差别

● 级别四：施加自力控制的动态内外围压、轴向力和扭力

空心圆柱系统粘土试样制样装：

空心圆柱系统的粘土试验制作和装样一经是空心圆柱实验面临的一个普遍难题，，，，制样切削下来的粘土经；；峁Ｈ匝橄低常，，，造成实验无法继续或过失。。。。2005年，，，，浙江大学与9001cc金沙以诚为本和英国GDS公司相助，，，，联合开发了一套动态空心圆柱扭剪仪系统，，，，该套系统的制样工具经由重新研发和设计实现了奔腾，，，，粘土制样工具精练适用，，，，解决了粘土试样制样和装样难题。。。。

更多信息请下载“英国GDS空心圆柱系统粘土试样制样装样历程先容.pdf”文件。。。。





（图片来自浙江大学）

GDS空心圆柱扭剪仪优势：

（1）加载方法：GDS SS-HCA接纳步进或伺服电机控制加压。。。。
GDS可以生产电液伺服控制的系统，，，，同时也可以生产廉价的电气伺服控制系统，，，，可是凭证室内岩土土工测试的特点，，，，GDS主要推荐接纳响应速率快、区分率高、加载稳固可靠的伺服电机控制形式。。。。
接纳伺服电机的加载形式是当今越来越普遍使用的，，，，步进电机控制的特点是频率不可太高（最大10Hz），，，，荷载也不可太大（最大60kN），，，，在低频和低荷载情形下伺服电机的性能是所有形式中较为优越的。。。。
岩土工程测试，，，，由于土的强度是有限的，，，，绝大大都的情形下都是小荷载、和低频的测试，，，，特殊是动态测试，，，，轴向力通常来说都会小于1kN，，，，测试频率通常都会低于或者即是1Hz，，，，在一些高速公路或者高铁研究项目中主频率可能会抵达5Hz左右，，，，可是这时间测试荷载会越发低，，，，以是伺服电机加载形式是较量好的选择。。。。更大的加载规模或者频率规模只会导致精度白白下降，，，，并且在小荷载、小应力情形下基本上无法施展真正的功效。。。。
伺服电机控制加载形式尚有一个利益是不需要液压源，，，，整机功率很低，，，，只需要提供电源并且毗连到电脑就可以实现全自动测试，，，，是所有加载形式中较量利便的。。。。

（2）实验控制方面：GDS SS-HCA可以自力控制或者通过电脑软件全自动控制，，，，并且整套系统除了连讨论的地方以外，，，，并不需要任何液压阀，，，，测试程序会自动控制排水和不排水条件，，，，不需要任何人工干预。。。。

（3）控制方法：GDS仪器可以举行位移和力控制模式。。。。
GDS给浙江大学的双向10Hz动三轴开发了特殊的应力控制模？椋，，，这是一个重大的控制模？椋，，，除了要思量测试力的转变以外，，，，还要思量到试样直径的转变对应力的影响。。。。GDS的软件会自动修正试样截面积转变对加载的影响。。。。
伺服系统都会使用传感器的读数来一直修正测试参数，，，，仪包管控制的准确性，，，，而在动态测试中由于试验举行得很快，，，，在等传感器丈量得数据传输到控制系统再经由重大的PID盘算来举行修正的话，，，，可能试验已经竣事，，，，修正已经没有意义。。。。接纳刚度估算来举行前反响是为了更好地实现控制，，，，让系统对将要爆发的事情有一个预判能力，，，，这样会更好包管控制精度。。。。

（4）轴压：GDS推荐静态轴压10kN，，，，动态为8kN。。。。
GDS可以生产最大60kN的加载能力，，，，可是不推荐给用户，，，，由于上述推荐的轴压能够知足新闻态试验需要，，，，并且是包管精度相宜的设置。。。。

（5）轴向加载频率：GDS可以生产最大10Hz的动态系统，，，，在这里我们推荐5Hz主频，，，，这里所说的5Hz指的是GDS确保一定可以抵达理想测试状态的频率，，，，现实上若是降低荷载使用GDS的动态系统还可以“超频”，，，，可是不建议这么来使用。。。。

（6）扭剪加载频率：GDS推荐5Hz，，，，说明同上条。。。。

（7）扭转角度：45°甚至无限角度，，，，现实上最大扭转角只取决于试样自己，，，，不是我们想加多大就加多大，，，，GDS所能够实现无限角度也执偾为了不给测试造成障碍罢了。。。。

（8）轴向、扭剪耦合加载频率：GDS的SS-HCA系统在任何相位差的情形下都可以抵达5Hz的耦合测试频率。。。。

（9）内、外围压加载频率：5Hz，，，，无电刷伺服电机控制动态压力/体积控制器，，，，内外围压200cc/1,000 kPa。。。。
GDS可以生产恣意量程的控制器，，，，可是推荐200cc/1,000 kPa的控制器主要是基于现实测试的要求，，，，测试频率也是为了和整套系统的频率吻合。。。。

（10）孔压加载：GDS接纳静态控制器把孔压施加到所要模拟的稳固的地下水位。。。。

（11）轴向、径向双向同步耦合动态加载：GDS系统不管单机频率抑或是耦合频率都是5Hz，，，，动态围压控制器容积只和压力室总容积巨细有关系，，，，而和试样的巨细没有关系。。。。

（12）扭剪荷载：GDS SS-HCA空心圆柱系统能够提供100Nm新闻态扭矩。。。。
无数的测试已经证实，，，，正常土体能够遭受的荷载是有限的，，，，100Nm已经完全知足测试要求，，，，为了提高测试精度，，，，GDS还提供30Nm的传感器以知足现实测试的精度要求，，，，大宗程只会造成精度的下降。。。。

（13）内、外围压和孔压：动态内、外围压均为1000kPa。。。。
GDS可以生产任何量程的控制器提供任何压力，，，，可是我们只推荐合理的量程给用户以用于真正的测试。。。。

（14）试样尺寸：GDS推荐的空心试样内径为60mm，，，，外径为100mm；；高度200mm，，，，是国际上公认的空心试样尺寸。。。。实心试样尺寸可由用户自行指定。。。。

（15）数据收罗和控制系统：16位区分率，，，，最快1000个数据/循环，，，，也就是说在控制系统最大10Hz控制能力的情形下的闭环采样速率是10kHz，，，，动态控制器和数据收罗仪通过告诉USB接口举行通讯。。。。

（16）软件：GDSLAB平台，，，，全球有凌驾800台装备在使用这个专业测试平台。。。。
GDS的测试软件是功效强盛的室内岩土测试软件，，，，关于空心圆柱HCA测试而言，，，，有完整的测试模？橛糜谥种侄⒕蔡釉兀，，，以及空心圆柱测试中较为重大的HCA应力路径测试模？椋，，，可以控制轴向荷载、扭转、内外围压、反压的加载路径，，，，实现真三轴的测试。。。。

GDSLAB控制软件：

GDSLAB控制和数据收罗软件是一个成熟可无邪扩展的软件平台。。。。在装置焦点模？楹褪菔章弈？？楹螅，，，用户可凭证自己的试验需求装置附加模？。。。。现在GDS可提供以下试验模？椋

● SATCON (饱和和固结)

● 标准三轴

● 应力路径试验 (p,q和s,t)

● 高级加载试验

● 非饱和土试验

● K0固结

● 渗透性

● 空心圆柱 (静态和动态)

不管用户的硬件选配得怎样奇异，，，，GDSLAB都可以凭证用户的选择来设置硬件。。。。为了建设系统硬件与PC的数据毗连，，，，GDSLAB将建设一个文本文件或者是初始化文件以形貌系统硬件与PC的数据毗连。。。。在GDSLAB ‘object display’操作界面下，，，，试验系统的硬件排列以图形形式体现出来，，，，这样使得装置和检查系统硬件与PC的数据毗连简朴，，，，如下图所示：

局部应变传感器（可。。。。

● 霍尔效应 6mm 量程

● LVDT 5mm or 10mm 量程

● 非接触距离传感器 0.9 to 6mm 量程.

试样内环应变传感器（可。。。。

● 可选择加大型压力室提供更多试验空间，，，，加大型压力室内径可达500mm
● 传感器通道环上可提供18路通道
● 重量约为500kg

● 尺寸：700 X 700 X 1000mm (不含压力室)，，，， 1450mm (含压力室)，，，， 2350mm（含压力室提升架）

空心圆柱静动态扭剪仪客户列表：

GDS在中国有重大用户群，，，，到现在为止已经有凌驾100其中国（包括港澳地区）的成熟用户群。。。。海内著名的土木匠程院校，，，，好比浙江大学、同济大学、长安大学、长江科学院、中科院武汉岩土所等等，，，，香港著名的高校香港大学、香港科技大学、香港都会大学、香港土木匠程拓展署，，，，这些无不是GDS产品的忠实拥护者，，，，纷纷二次甚至多次购置GDS的产品。。。。这些机构的使用者都是海内着名的岩土工程专家，，，，他们使用过许多全球所有品牌的产品，，，，可是选择都只是一个：GDS。。。。

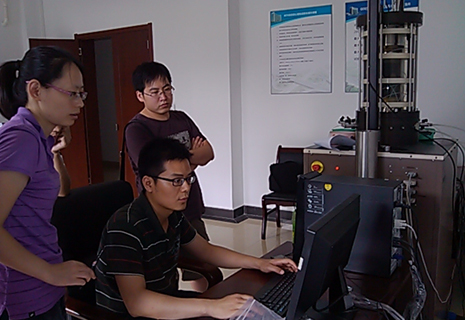

空心圆柱扭剪仪主要客户包括：
浙江大学
南京水利科学研究院
南京工业大学
同济大学
葡萄牙里斯本国家土木匠程实验室（LNEC）
英国南安普顿大学（Southampton University ）
英国诺丁汉大学（Nottingham University Centre for geo-environmental studies ）
加拿大西安简陋大学（University of Western Ontario）

长安大学采购的 HCA空心圆柱

河南工业大学 空心圆柱HCA 2009

吉林修建大学  空心圆柱HCA

宁夏大学  空心圆柱 HCA 2017

扬州大学  空心圆柱 HCA 2017

浙江工业大学  空心圆柱HCA 2018

GDS空心圆柱系统论文参考目录：

1、K_0固结海洋粘土的三轴仪与空心扭剪仪试验及各向异性粘弹塑性数值模拟（周成 殷建华 郑？∥模

2、重大应力条件下饱和南京细砂门槛剪应变特征（潘华，，，，陈国兴）

3、含主应力轴旋转的土体本构关系研究希望（刘元雪 郑颖人）

4、含主应力轴旋转的土体平面应变问题弹塑性数值模拟（刘元雪, 郑颖人）

5、思量中主应力系数影响的主应力轴旋转下原状软黏土变形研究（周建，，，，郑鸿馁，，，，温晓贵，，，，管林波，，，，邓以亮）

6、思量主应力偏向转变的原状黏土强度及超静孔压特征研究（沈扬  周建 张金良 龚晓南）

7、思量主应力偏向转变的原状软粘土试验研究

8、思量主应力轴旋转土体的应力增量剖析（李海波,梁立孚,陈德民)

9、空心圆柱试样试验仪主应力轴旋转加载原理及试样形变检测手艺的研究(颜国正 许广庚 张德骏)

10、空心圆柱土壤试样试验仪及应力路径自校正预告控制手艺的研究(颜国正 许广庚 张德骏 潘国栋）

11、空心圆柱仪（HCA）性能指标剖析及同类产品较量（沈扬 周建）

12、空心圆柱仪_HCA_模拟恒定围压下主应力轴循环旋转应力路径能力剖析（沈扬，，，，周建，，，，龚晓南）

13、空心圆柱仪主应力轴旋转试验副效应研究及对策（沈扬, 周建, 郑伟）

14、新型空心圆柱仪的研制与应用（沈扬 周建 张金良 张泉芳 龚晓南）

15、原状软黏土空心圆柱试样制备研究（周建，，，，张金良，，，，沈扬，，，，张泉芳)

16、浙江大学5Hz空心圆柱仪调试研究

17、主应力轴一连旋转条件下饱和松砂的振动孔隙水压力特征(郭莹1,2,栾茂田1,2,3,何杨2,许成顺2,李木国1,2）

18、主应力轴旋转对剪切带形成的影响剖析（张启辉, 赵锡宏）

19、主应力轴旋转对土体性状影响的试验希望研究（沈扬 周建 龚晓南）

20、主应力轴循环旋转下原状软黏土临界性状研究(沈扬 周建 张金良 龚晓南)

GDS空心圆柱扭剪仪是一套高级土工试验仪器，，，，现在已普遍用于海内室内岩土试验室。。。。SS-HCA空心扭剪三轴仪精度高、品质优异，，，，9001cc金沙以诚为本公司提供完善的售后效劳和手艺支持，，，，接待垂询。。。。
