高强度砖内部缺陷阵列式超声测试
宣布时间:2023-10-18 浏览次数:5000 泉源:9001cc金沙以诚为本

本次测试主要目的是实验检测高强度砖内部裂纹。。测试使用的仪器是ACS厂家的最新款A 1040 MIRA 3D混凝土三维超声波成像仪。。A 1040 MIRA 3D使用超声波作为测试信号,,,,依据差别介质具有差别的声阻抗,,,,在超声波撒播历程中会引起差别水平的反射的原理,,,,来检测混凝土结构中可能保存的异常介质。。


一、阵列式检测原理:

超声波检测(UT)是使用超声波探头发出的超声波,,,,在工件中以一定偏向和速率向前撒播,,,,当遇到质料内部两侧声阻抗有差别的界面时,,,,声能会部分或所有反射回探头(穿透法时吸收探头不可吸收或吸收部分超声波信号)从而被超声检测装备吸收和显示,,,,通太过析声波信号的波幅、主频、传输时间等声学参数,,,,评定缺陷是否保存或保存缺陷的巨细位置等。。

超声波检测原理图

相关物理参数:

声阻抗:Z=ρc(Z体现声阻抗,,,,ρ体现介质密度,,,,c体现介质声速

R(能量反射率)=公式

T(能量透射率)=1-R

超声波反射示意图

超声波反射示意图


手艺特点:

1) 阵列式系统

A 1040 MIRA 3D是一个阵列式的控制器,,,,它由32个横波传感器组成,,,,当超声波信号发出后,,,,接受到的信号会被控制器举行处置惩罚,,,,然后转移到电脑用合适的软件举行处置惩罚。。


阵列式传感器发射示意图

阵列式传感器发射示意图


2)合成孔径聚焦超声成像(SAFT)

传感器以一定步长沿线性孔径轨迹移动,,,,在轨迹上的孔径位置向成像区域发射脉冲信号,,,,并吸收和贮存检测信号,,,,然后下一孔径位置举行相同的发射、吸收和贮存,,,,直达扫描完成 ;;接着凭证重修点对响应孔径检测号的回波做时延调解、信号叠加清静均等处置惩罚,,,,实现逐点聚焦,,,,最终重修整个成像区域的信号反射图(见下图)。。

合成孔径聚焦超声成像(SAFT)

合成孔径聚焦超声成像(SAFT)

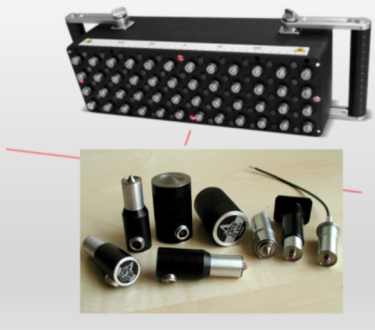

3)干点式传感器(DPC)

? 古板的传感器需要使用耦合剂才华与混凝土外貌细密接触,,,,干耦合不使用耦合剂,,,,通过弹簧弹力实现耦合。。

? 弹簧加载的天线阵单位可以在粗糙度曲率8mm的外貌上事情,,,,在粗糙和不平整的外貌也有稳固的超声接触。。

? 使用天线阵获得高信/噪比。。

干点式传感器(DPC)

干点式传感器(DPC)


4)横波检测

? 信噪比提高 — 超声横波在混凝土中的散射比纵波弱,,,,吸收信号更强。。

? 区分能力有所增强 — 区分力与超声波波长有关,,,,波长越短,,,,区分力越高。。横波波长≈60%纵波波长(波速C=波长λ x 频率f);

? 缺陷反射更强 — 横波只能在固体中撒播,,,,当遇到空气层或朴陋、裂痕时险些全反射。。

横波传感器

横波传感器


5)B-/C-/D-扫描及3D成像

? 成像显示直观,,,,与医学B超类似,,,,差别的颜色体现差别强度的反射 ;;

? 接纳面扫模式可现场显示3D图,,,,更清晰直观 ;;

? 电脑端剖析软件IntroView还可对3D图举行切片,,,,详细审查差别位置的图像。。

B-Scan视图

B-Scan视图


B-/C-/D-及3D视图

B-/C-/D-及3D视图


二、仪器参数设置

为了差别位置的信号具有可比性,,,,统一次测试,,,,仪器应接纳一致的参数。。本次测试的主要参数设置如下:

1. 波速(wave speed):3600m/s(横波波速)

2. 模拟增益(analog gain):15dB

3. 数字增益(digital gain):20dB


三、实测数据剖析

本次测试了几个试块,,,,大都未发明问题。。

试块1

试块1厚度200mm,,,,我们从两面举行了测试底面反射清晰,,,,中心未发明异常反射,,,,说明内部质量优异。。


A1040 MIRA 3D 混凝土三维超声波成像仪

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片



我们也从顶部丈量了一次,,,,也能够看究竟部反射,,,,高度约500mm。。

总体来说,,,,试块1内部应该没有显着的问题。。


A1040 MIRA 3D 混凝土三维超声波成像仪切片


试块2

试块2是个方形构件,,,,厚度约420mm,,,,左侧测出的数据较正常,,,,能看究竟部反射,,,,靠近右侧的图形则能在距离外貌60-70mm的位置看到异常反射。。

A1040 MIRA 3D 混凝土三维超声波成像仪切片混凝土试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片


我们还对试块2做了一次面扫测试(Map模式),,,,并天生3D图,,,,这样有利于更清晰直观的审查构件内部情形。。下图右下即为测试效果的3D显示效果,,,,在软件中或者仪器上可以自由旋转,,,,从差别角度审查,,,,左上图和其他结构看到的图片一样,,,,为B扫图,,,,即结构的纵切面图。。

A1040 MIRA 3D 混凝土三维超声波成像仪切片



试块3

试块3也是个方形构件,,,,比试件2稍小,,,,厚度约320mm,,,,高度约500mm,,,,从顶面和侧面都能测试究竟部反射,,,,试件内部未发明显着问题。。

试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片



试块4

试块4是之前用单探头超声对测自测过的,,,,发明声速转变,,,,嫌疑内部有问题。。阵列式超声测试效果未发明显着异常,,,,底部反射清晰,,,,误差很小,,,,转变基本在5mm之内。。


试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片




试块5

试块5是另一个园地的构件,,,,横截面边长400mm左右,,,,从几个侧面测试的数据,,,,底面反射都很清晰,,,,未发明异常情形。。该构件也生涯了雷达测试数据,,,,400mm以内也没有发明异常。。试块4也做了雷达测试,,,,情形与试块5基内情同,,,,由于尺寸太小,,,,测试距离太短,,,,没有生涯。。


试块

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片

A1040 MIRA 3D 混凝土三维超声波成像仪切片
